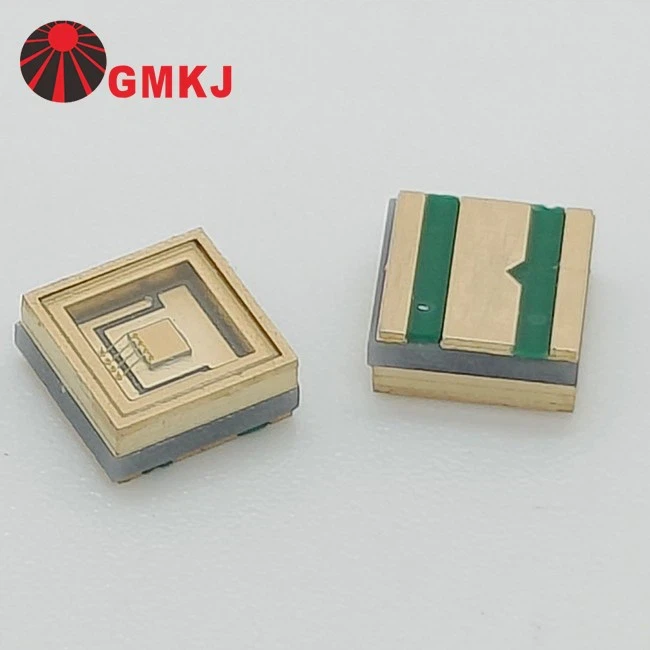

3535 Paket 850nm VCSEL laserski izvor IR lasera velike snage za strojno vizualno očitavanje

850nm VCSEL isporučuje čvrsto kolimirano blisko-infracrveno svjetlo s niskom divergencijom kružnog snopa, ultra-brzom modulacijom i mogućnošću preciznog oblikovanja snopa, savršeno usklađeno s visoko-preciznim senzorskim i-brzinskim slikovnim sustavima. Naša 850nm VCSEL laserska dioda opremljena je GMKJ 3535 integrira visoko{8}}snažni čip unutar kompaktnog SMD kućišta, s izvanrednom gustoćom snage, stabilnim izlazom valne duljine i vrhunskom optičkom učinkovitošću spajanja. Standardni otisak od 3,5 × 3,5 mm podržava masovnu montažu SMT zakrpe i raspored gustog niza za minijaturizirane optičke module. S dosljednom stabilnošću zrake u kontinuiranom radnom statusu, ovaj 850nm VCSEL laser odgovara širokom rasponu glavnih industrijskih i potrošačkih područja: 3D prepoznavanje lica, TOF mjerenje udaljenosti, skeniranje crtičnog koda, industrijski strojni vid, kratko-optička komunikacija i prilagođena infracrveni senzorski sklopovi.

Generiranje precizne infracrvene zrake – 3535 pakirana 850nm VCSEL tehnologija

Učinkovitost kontrolirane infracrvene zrake od 850nm VCSEL

beam angle 20

Standardni kut snopa od 20 stupnjeva pruža uravnotežen optički izlaz između udaljenosti projekcije i područja pokrivenosti.

Prilagođena kontrola snopa

Za aplikacije koje zahtijevaju različite obrasce osvjetljenja, GMKJ podržava prilagođena optička rješenja uključujući difuzore, ekspandere snopa i optičke elemente za izmjenu distribucije snopa prema zahtjevima sustava.

diffuser beam

Fleksibilna optička integracija za 3535 zapakirane 850nm VCSEL sustave

Ovaj 3535 850nm VCSEL podržava fleksibilno usklađivanje s namjenskim IR difuzorima, lećama i optičkim modulima. Standardno SMD pakiranje pojednostavljuje izgled PCB-a i sklapanje putanje svjetla, ostvarujući besprijekornu integraciju za TOF uređaje za mjerenje raspona, 3D slike i industrijske senzore.

Prilagođeni 850nm VCSEL razvoj modula

850nm module

application VCSEL TOF sensing

3535 850nm VCSEL struktura paketa i dizajn optičke integracije

850NM VCSEL laser

Optičke i električne karakteristike 3535 850nm VCSEL laserskog izvora

Parametar	Specifikacija
Broj dijela	GDY-3535VS850-1CC2-D5D7B
Vrhunska valna duljina	850 nm
Nazivna snaga	7.7W
Vrsta paketa	3535 Keramički paket
Kut gledanja	20 kut snopa
Napon naprijed	1.9-2.2V
Napredna struja	Maksimalno 3500 mA
Prijave	integrirani moduli ToF, 3D senzora i strojnog vida.
Optička snaga	2700-3500mW na 3500mA

850nm 20 beam

Sljedeće električne vrijednosti predstavljaju tipične radne uvjete.

Parametar	Simbol	Uvjeti	Min	Prosj.	Maks	jedinice
Prednji napon (Vf)	V_F	I_F=3500mA	1.80	2.00	2.20	V
Struja praga (阈值电流)	Ith	--	300	500	700	mA
Spajanje toplinskog otpora na ploču (热阻)	RΘ_J-B	I_F=3500mA	--	1	--	stupanj /W
Radiant Flux (光功率)	Φe	I_F=3500mA	2700	3000	3500	mW
Vršna valna duljina (峰值波长)	λp	I_F=3500mA	842	850	858	nm
Kut gledanja^[1] (发光角度)	2Θ_1/2	I_F=3500mA	−−	20	−−	stupanj
