hortikultura smd 3030 led 650nm 660nm
Naziv stavke: tamnocrveni smd 3535 vodio 660nm 650nm
Broj modela: GY-3535R6-1020-G42
Ulazna struja: 350-700mA
Snaga: 1-2W
Ulazni napon: 2-2,4VDC
Tip LED pakiranja: 3535 keramika
Marka čipsa: Njemačka Osram
Veličina čipsa: 40*40mil
Boja: 650-660nm
Glavne značajke
Duboko crveni 660nm LED odašiljač
51% učinkovitost zidnog utikača
Izuzetno mali otisak stopala-3,0 mm x 3,0 mm
Drive Pogonska struja do 700mA
Ceramic Keramički paket za površinsko postavljanje s integriranim staklenim lećama
Niska toplinska otpornost (6,0 ° C/W)
Električno neutralna toplinska staza
JEDEC razina 1 za razinu osjetljivosti na vlagu
Free Bez olova (Pb) i usklađen sa RoHS
Reflow lemljivo
Dostupno na traci i kolutu ili s MCPCB -om
Tipične aplikacije
Hortikultura
Fototerapija
Strojni vid Medicinski
Mehaničko postavljanje MCPCB MCPCB savijanje treba izbjegavati jer će uzrokovati mehaničko naprezanje emitera, što bi moglo dovesti do pucanja podloge i kasnije pucanja LED matrica. Kako bi se izbjeglo savijanje MCPCB: o Posebnu pozornost treba posvetiti ravnosti površinu hladnjaka i zakretni moment na vijcima. o Morate biti oprezni pri pričvršćivanju ploče na hladnjak. To se može učiniti pritezanjem tri vijka M3 (ili #4-40) u koracima, a ne do kraja. Korištenje manje od tri vijka povećat će vjerojatnost savijanja ploče.o Preporučuje se uvijek koristiti plastične podloške u kombinaciji s tri vijka.o Ako se rupe bez traka koriste sa samoreznim vijcima, savjetuje se da se lagano zategnite vijke nakon pritezanja (s kontroliranim zakretnim momentom), a zatim ponovno zategnite vijke. Materijal toplinskog sučelja Za pravilan prijenos topline s LED emitera na hladnjak potreban je toplinski vodljivi materijal pri postavljanju MCPCB-a na hladnjak. Postoji nekoliko vrsta takvog materijala: termalna pasta, termalni jastučići, materijali za promjenu faze i termički epoksi. Primjer takvog materijala je Electrolube EHTC. Vrlo je važno provjeriti toplinski otpor materijala koji je dovoljan za odabrani odašiljač i njegove radne uvjete. Preporuča se provjeriti toplinski dizajn mjerenjem temperature kućišta (Tc) tijekom faze projektiranja. Lemljenje žice Za olakšavanje lemljenja žice na MCPCB postupak, preporuča se zagrijavanje MCPCB-a na vrućoj ploči od 125-150oC. Nakon toga nanesite lemljenje i dodatna toplina iz lemilice započet će dobar preljev lema. Preporučuje se korištenje lemilice jače od 60 W. Savjetuje se korištenje lemljenja bez olova, bez čišćenja. Na primjer: SN-96.5 AG-3.0 CU 0.5 #58/275 iz tvrtke Kester (pn: 24-7068-7601

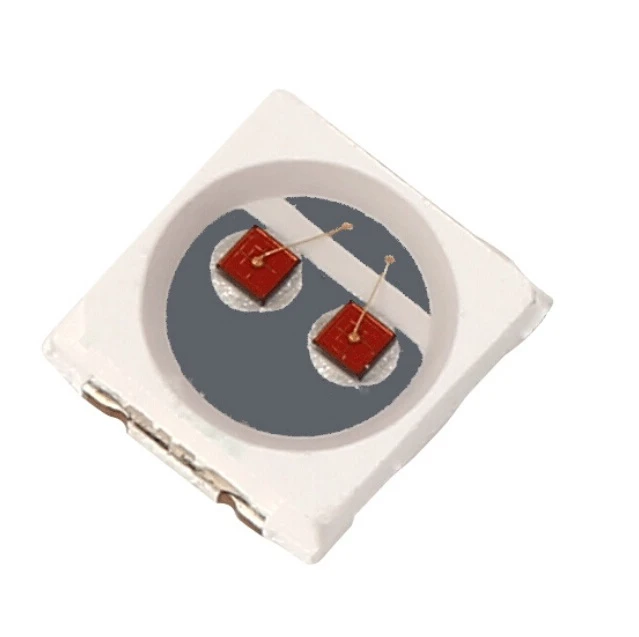

3030 Crvena LED slika 660nm:
Dimenzije pakovanja:
O GMKJ -u:
GMKJ je osnovan 2010. godine s temeljnim kapitalom od 67,23 milijuna juana, jedno je od vodećih poduzeća s poluvodičkim svjetlosnim diodama u Kini. Naša se tvrtka stalno usredotočuje na R& D i inovacije, sada posjeduje više od 70 patenata za izume i korisne modele, proizvodi su prošli međunarodne certifikate kvalitete kao što su CE, RoHS, EN62471, LM-80 itd
Za više detalja, kontaktirajte nas izravno!
