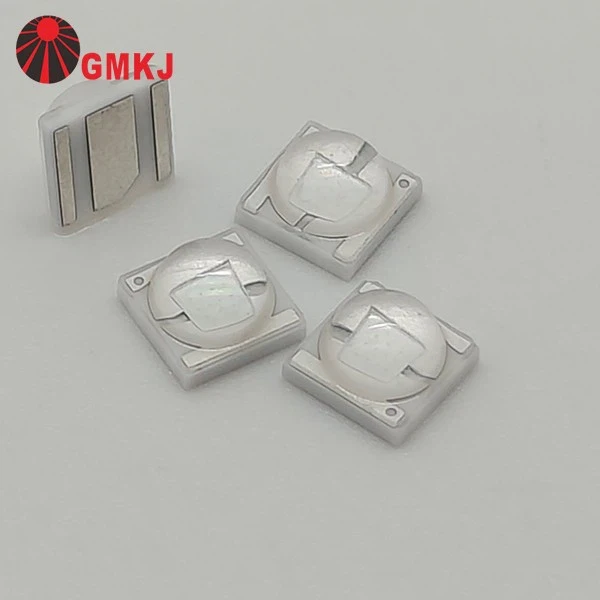

Plavo-zeleno 490nm LED s keramičkom strukturom 3535 za rasvjetu vidljivog spektra
Razumijevanje 490nm plavo-zelenog vidljivog osvjetljenja
Osvjetljenje od 490 nm pripada plavo-zelenom području vidljivog spektra i može pružiti prepoznatljiv optički izgled u okruženjima integriranog osvjetljenja.
Ovaj raspon valnih duljina obično se povezuje s kompaktnim konfiguracijama osvjetljenja-spektara vidljivog spektra koje zahtijevaju stabilnu optičku emisiju i kontinuirani rad.
Vidljiva-okruženja integracije spektra
Vidljivo osvjetljenje od 490 nm može se integrirati u kompaktne rasvjetne sklopove, optička okruženja-povezana s zaslonom i opremu koja zahtijeva stabilan plavo-zeleni optički izgled.
Struktura plave-zelene emisije 490 nm
|
|
| Broj dijela |
GTY-3535G490-1CZ0-G1D5M
|
| Središnja valna duljina | 490 nm (±5 nm, cijan plava) |
| Nazivna snaga | 3W |
| Vrsta paketa | 3535 Keramički SMD |
| Kut gledanja | 30 stupnjeva / 60 stupnjeva / 90 stupnjeva / 120 stupnjeva |
| Nazivna snaga | 3W (700mA pogon) |
| Ključne aplikacije | Strojni vid, optička detekcija, rasvjeta rasta biljaka |
| Svjetlosni tok | 120-140lm na 700mA |
|
|
|
490nm LED integriran na PCB-u s metalnom jezgrom
3535 Keramičke dimenzije paketa na 490 nm
Parametri vidljivog-spektra 490nm LED-a
|
Parametar |
Simbol |
Uvjeti |
Min |
Prosj. |
Maks |
jedinice |
| Prednji napon (Vf) |
VF |
IF=700mA |
2.80 |
-- |
3.40 |
V |
|
Spajanje toplinskog otpora na ploču (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
stupanj /W |
|
Svjetlosni tok (流明) |
Φe |
IF=700mA |
120 |
-- |
140 |
LM |
|
Vršna valna duljina (峰值波长) |
λp |
IF=700mA |
490 |
-- |
500 |
nm |
|
Temperaturni koeficijent prednjeg napona (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/ stupanj |
|
Obrnuta struja (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Kut gledanja [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
stupanj |
Tehnički detalji i mogućnosti konfiguracije za 490nm 3535 LED dostupni su prema različitim zahtjevima optičke primjene.
GMKJ također može podržati prilagođene kutove snopa i PCB konfiguracije za projekte industrijske rasvjete.
Tehnička podrška i rasprava o projektu
Za primjene spektralnog osvjetljenja, optičku konfiguraciju ili zahtjeve za uzorke koji se odnose na 490nm LED rješenja, obratite se:
